| Lugar de origen: | Hefei, Anhui, China |
|---|---|
| Nombre de la marca: | Jingpu Brand |
| Certificación: | CE,ROHS,ISO9001,ISO13485,UL |
| Número de modelo: | MFP |
| Cantidad de orden mínima: | 1000 |
| Precio: | USD 0.1-5 /PCS |
| Detalles de empaquetado: | Embalaje del cartón |
| Tiempo de entrega: | 2-7days |
| Condiciones de pago: | L/C, T/T, Western Union |
| Capacidad de la fuente: | 200 millones por año |
| Manera de instalar: | Inserción | Detección de manera: | Resistencia |
|---|---|---|---|
| Tipo de la señal de salida: | Tipo análogo | Material: | Cerámica |
| Medición del dieléctrico: | Temperatura | Código del IP: | IP64 |
| Paquete del transporte: | Embalaje del cartón | Aspecto: | negro |
| Garantía: | 2 años | servicio de la Después-venta: | Garantía de calidad |
| Microprocesador: | Termistor de NTC | Arreglo para requisitos particulares: | SÍ |
| Temperatura de funcionamiento: | -40℃~150℃ | Valor de la resistencia: | Aduana |
| Valor de B: | Aduana | Envío: | Envío, aire, o expreso |
| Alambre: | PVC, , aislamiento del esmalte | Muestra libre: | SÍ |
| Resaltar: | Sensor de temperatura de la batería de EV,Sensor de temperatura negro de NTC |
||
Sensor de temperatura de la batería de Ev para las cubiertas de batería y la distribución de poder
Breve instrucción:
El artículo es sensor de temperatura de la batería de EV. Es conveniente para la medida de la temperatura superficial. El uso típico incluye el sistema de control de la batería en coche de EV. El sensor de temperatura de la batería de EV consiste en un termistor del microprocesador de NTC montó en una etiqueta del ojeteador (estirón del anillo), con el alambre flexible aislado (XLPE aisló el alambre UL4411 125℃ y UL4413 150℃) y los terminales. Un valor de la resistencia estándar y valor beta: R25℃= 10kΩ y B25/85=3435k.
Características:
Cumpla para el estándar de ROHS
Gama de temperaturas de funcionamiento: -40℃~125℃ (UL4411 22AWG)
Gama de temperaturas de funcionamiento: -40℃~150℃ (UL4413 22AWG)
Estabilidad buena y a largo plazo
Elemento de detección aislado eléctricamente de etiqueta
Ojeteador para caber M3, tamaños del tornillo M4/M5
Uso:
Barras de distribución de EV/HEV
Cubiertas de batería
Distribución de poder
Estructura y dimensiones:
Parámetros detallados:
| Rec. en 25℃ (kΩ) | Valor beta | (En aire) Pmax (mW) | δ (mW/℃) | τ termal del constante de tiempo (sec.) | Gama de temperaturas TL-TH (℃) de funcionamiento | Longitud total L (milímetro) |
| 1 | B25/85=3435 | Approx.60 | / | / | -40℃~150℃ | 500~2000 |
| 1,5 | B25/50=3850 | |||||
| 1,5 | B25/50=3935 | |||||
| 2 | B25/85=3550 | |||||
| 2 | B25/85=3935 | |||||
| 2,08 | B25/85=3580 | |||||
| 2,2 | B25/50=3935 | |||||
| 3 | B25/50=3950 | |||||
| 5 | B25/50=3470 | |||||
| 5 | B25/50=3950 | |||||
| 8 | B25/100=3988 | |||||
| 10 | B25/85=3435 | |||||
| 10 | B25/50=3470 | |||||
| 10 | B25/50=3935 | |||||
| 10 | B25/50=3950 | |||||
| 20 | B25/50=3950 | |||||
| 47 | B25/50=3950 | |||||
| 50 | B25/50=3950 | |||||
| 50 | B25/50=4200 | |||||
| 100 | B25/50=4200 | |||||
| 200 | B25/50=4200 | |||||
| 500 | B25/50=4450 | |||||
| 1000 | B25/85=4600 |

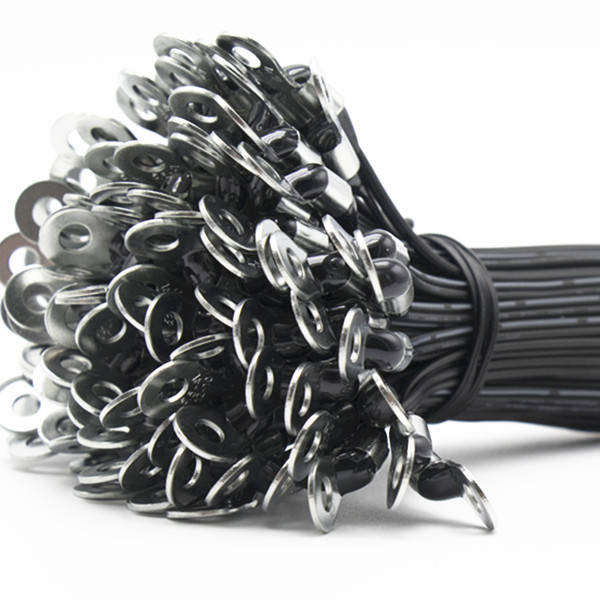

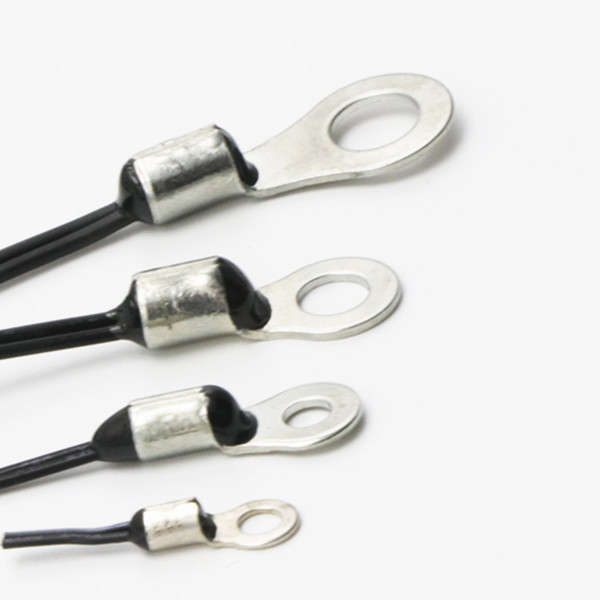

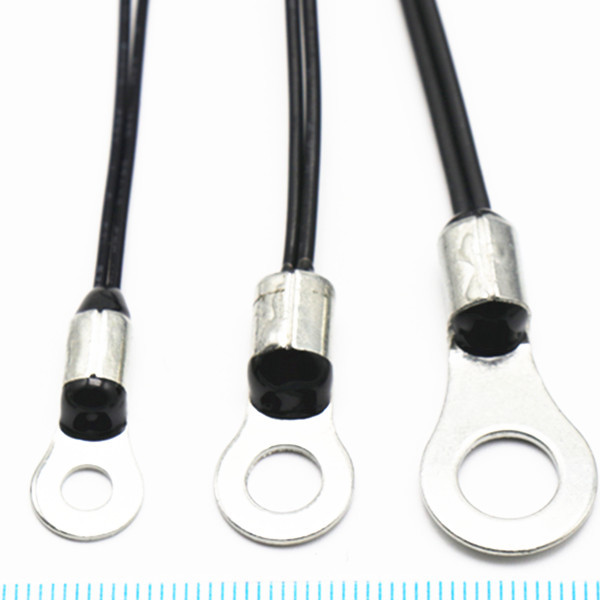

Imagen del producto:
El embalar estándar (embalaje interno): 1pcs~100pcs/polybag
Aviso de la operación
1. uso: Medida y control de la temperatura;
2. La corriente que atraviesa el NTC se controla dentro de la gama de Pmax para evitar el error de medida causado por la uno mismo-calefacción del componente.
3. Evite el choque del calor excesivo, el soplo del aire caliente debe batir lo más menos posible 30m m a la punta de prueba en caso de que necesidad del tubo de la protección del encogimiento del calor de ser atado.
4. temperatura de almacenamiento -10℃~40℃, ≤75%RH; Evite en un gas corrosivo y un ambiente iluminado por el sol; Después de abrir el paquete, necesita ser sellado otra vez.
5. Según la estructura del termistor de cristal de la capa NTC, cuando el usuario final instala, evitar la cabeza de epoxy sujetó demasiada fuerza extensible y la fuerza de doblez del alambre de ventaja, el alambre de ventaja será controlada en un punto de doblez o un punto de la fuerza en un alambre de ventaja 6m m o menos debajo de la cabeza de aislamiento. Para no dañar el microprocesador, dando por resultado la deriva de la resistencia e incluso el circuito abierto, esepcially cuando se calienta el componente.
