| Lugar de origen: | Hefei, Anhui, China |
|---|---|
| Nombre de la marca: | Jingpu Brand |
| Certificación: | CE,ROHS,ISO |
| Número de modelo: | MF5A-1 |
| Cantidad de orden mínima: | 1000 |
| Precio: | USD 0.1-5 /PCS |
| Detalles de empaquetado: | Embalaje del cartón |
| Tiempo de entrega: | 2-7days |
| Condiciones de pago: | L/C, T/T, Western Union |
| Capacidad de la fuente: | 200 millones por año |
| Manera de instalar: | Inserción | Detección de manera: | Resistencia |
|---|---|---|---|
| Tipo de la señal de salida: | Tipo análogo | Material: | Cerámica |
| Medición del dieléctrico: | Temperatura | Código del IP: | IP64 |
| Paquete del transporte: | Embalaje del cartón | Aspecto: | Negro |
| Garantía: | 2 años | servicio de la Después-venta: | Garantía de calidad |
| Arreglo para requisitos particulares: | SÍ | Temperatura de funcionamiento: | -40℃~125℃ |
| Valor de la resistencia: | aduana | Valor de B: | aduana |
| Envío: | Envío, aire, o expreso | Alambre: | PVC, , aislamiento del esmalte |
| Resaltar: | Termistor 10k del UAV Ntc,Termistor aéreo sin tripulación 10k de Ntc del vehículo,Termistor 3435k de Ntc |
||

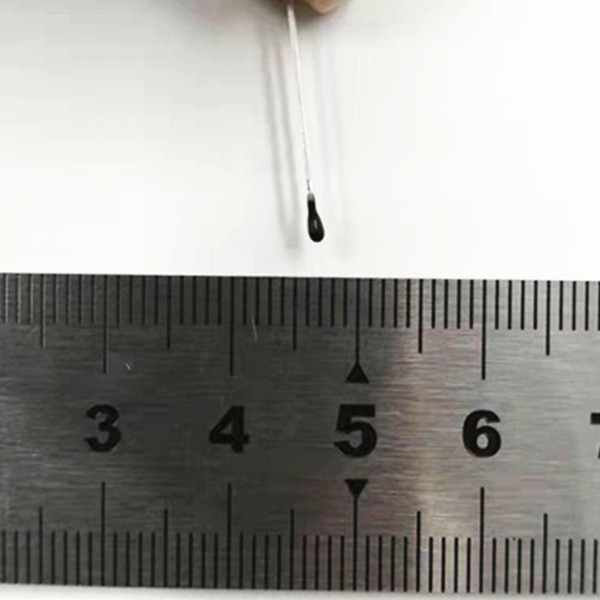

Termistor de Ntc para el vehículo o UAV aéreo sin tripulación 10k 3435k
Una pequeña nota:
(Para los UAVs) el termistor cubierto de epoxy de la serie MF5A-1 NTC es producido por la tecnología de los sensores Co., LTD de Hefei Jingpu. Consiste en alambres de acero cobre-revestidos, un microprocesador soldado con autógena de NTC y la resina de epoxy. El sensor ofrece: precisión simple, práctica, alta. Las gamas opcionales de la resistencia a partir de 0,3 kω al kω 2000, y las gamas beta de 2500K a 4500K. Estos termistores de epoxy-revestidos de NTC son ampliamente utilizados en los aparatos electrodomésticos, automóviles, equipamiento médico, herramientas eléctricas, y más.
Características:
•Cumpla para el estándar de ROHS
•El R25=10KΩ±5%, el B25/85=3435k±2%
•Gama de funcionamiento de los temporeros: -40℃~125℃
•Fino
Uso:
• Para UAV (vehículo aéreo sin tripulación)
Estructura y dimensiones: (unidad: milímetro)
| Tamaño de la punta de prueba | L | L1 | D | H | d1 |
| 2,6*17,5milímetros | 17.5±1 | 3±1 | Maxφ3.0 | 2,5 | 10 |
| 2,6*19milímetros | 19±1 | 3±1 | |||
| 2,6*23milímetros | 23±1 | 3±1 | |||
| 2,6*26milímetros | 25±1 | 3±1 |
Parámetro de referencia:
| Especificación de producto | Rec. en el ℃ de T (KΩ) | Valor beta | (En aire) Pmax (mW) |
δ (mW/℃) |
τ termal del constante de tiempo (sec.) | Gama de temperaturas TL-TH (℃) de funcionamiento | Longitud total L (milímetro) |
| A1B212□ 4200A□□□□L19 | R62=20.92 | B25/85=4200 | Approx.3.5 | Approx.0.7 | Max.5.0 | -40~125 | 19 |
| A1A104□ 4132B□□□□L17 | 100 | B25/85=4132 | 17 | ||||
| A1C104□ 4132B□□□□L23 | 100 | B25/85=4132 | 23 | ||||
| A1B332□ 3970F□□□□L25 | R100=3.3 | B25/50=3970 | 26 | ||||

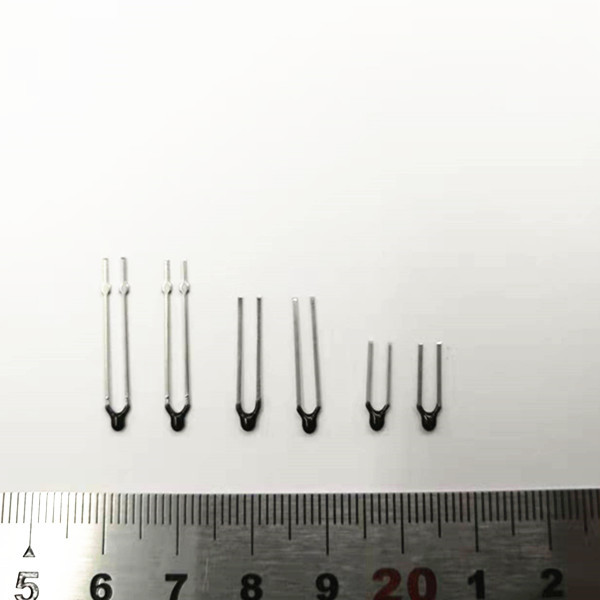

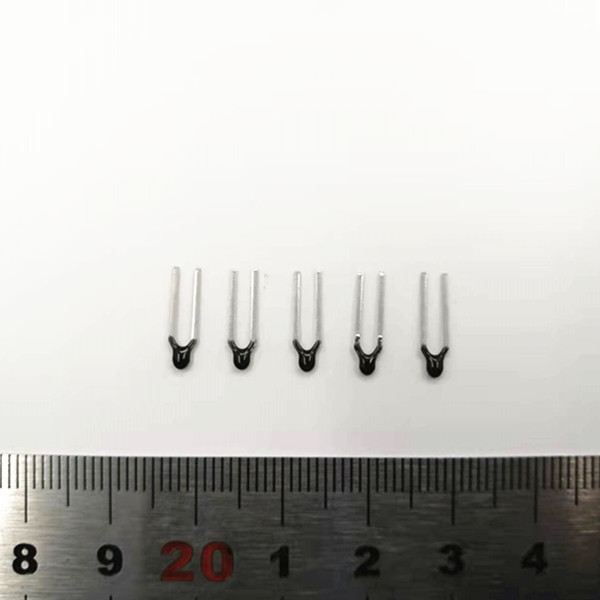

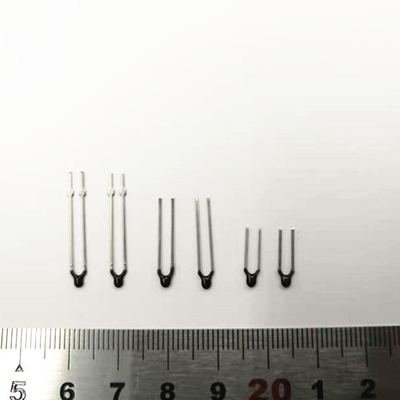

Dibujo del producto:
El embalar estándar (embalaje interno): 500pcs/polybag
Aviso de la operación
1. uso: Medida y control de la temperatura;
2. La corriente que atraviesa el NTC se controla dentro de la gama de Pmax para evitar el error de medida causado por la uno mismo-calefacción del componente.
3. Evite el choque del calor excesivo, el soplo del aire caliente debe batir lo más menos posible 30m m a la punta de prueba en caso de que necesidad del tubo de la protección del encogimiento del calor de ser atado.
4. temperatura de almacenamiento -10℃~40℃, ≤75%RH; Evite en un gas corrosivo y un ambiente iluminado por el sol; Después de abrir el paquete, necesita ser sellado otra vez.
5. Según la estructura del termistor de cristal de la capa NTC, cuando el usuario final instala, evitar la cabeza de epoxy sujetó demasiada fuerza extensible y la fuerza de doblez del alambre de ventaja, el alambre de ventaja será controlada en un punto de doblez o un punto de la fuerza en un alambre de ventaja 6m m o menos debajo de la cabeza de aislamiento. Para no dañar el microprocesador, dando por resultado la deriva de la resistencia e incluso el circuito abierto, especialmente cuando se calienta el componente.
