| Lugar de origen: | Anhui, China |
|---|---|
| Nombre de la marca: | JP SENSOR |
| Certificación: | ISO9001 |
| Número de modelo: | MFE2 |
| Cantidad de orden mínima: | 1000 pedazos |
| Precio: | negotiable |
| Detalles de empaquetado: | Embalaje estándar |
| Tiempo de entrega: | 2 semanas |
| Condiciones de pago: | L/C, T/T, Western Union |
| Capacidad de la fuente: | 200 millones por año |
| RESISTENCIA: | 0.3KΩ~ 2000KΩ | Beta Value: | 2500K~4500K |
|---|---|---|---|
| Gama de temperaturas de funcionamiento: | -20℃~105℃ | Uso: | Dispositivos, coches, equipo, etc |
| OEM/odm: | Disponible | Envío: | Por el aire, por expreso, por el mar, |
| Arreglo para requisitos particulares: | Disponible | Certificación: | ISO9001 |
| Resaltar: | Sensor de temperatura tipo sonda NTC,sensor de temperatura tipo sonda 2000K,sensor de sonda ntc 0 |
||

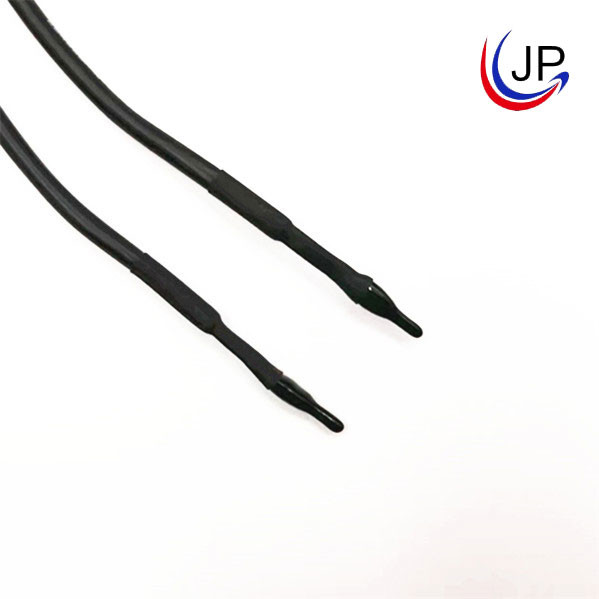

Sensor de temperatura de la punta de prueba del epóxido NTC de MFE2 para el equipo de los coches de los aparatos
Breve introducción:
Está compuesto por cable aislado (cable de PVC, cable aislado XLPE), chip NTC y resina epoxi.El rango de valor de resistencia opcional es de 0.3kΩ a 2000kΩ, y el rango de valor beta es de 2500K a 4500K.
Características:
Cumplir con el estándar RoHS
Serie de cables conductores con aislamiento de PVC Rango de temperatura de funcionamiento: -20 ℃ ~ 105 ℃
Buena estabilidad y fiabilidad.
Fácil de instalar y operar ya que el sellado se puede realizar de acuerdo con el entorno.
Las pruebas precisas pueden reflejar el cambio de temperatura con precisión.
Solicitud:
Electrodomésticos, automóviles, equipos, etc.

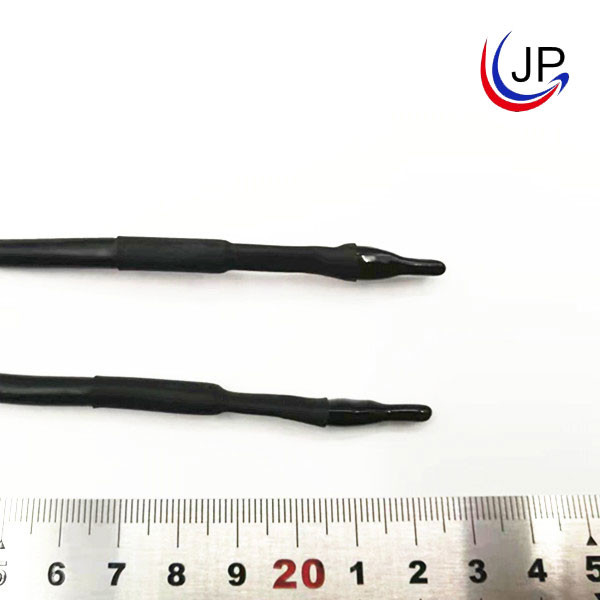

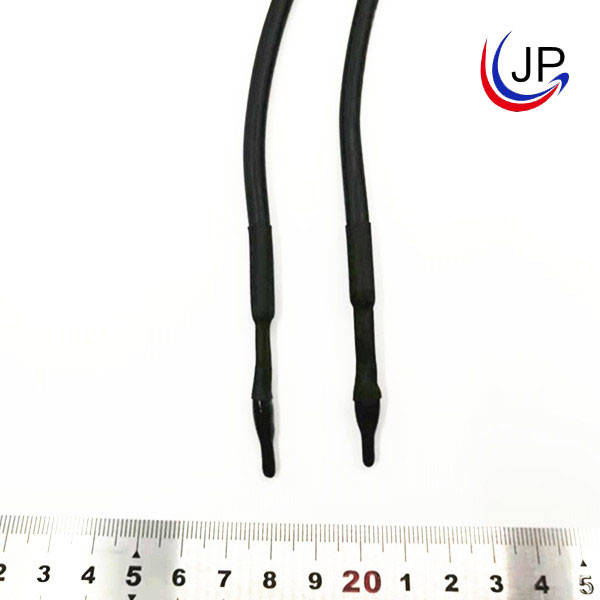

Estructura y Dimensiones:(unidad: mm)
| NO. | Nombre | Especificación de material | CANT. | Observaciones |
| 1 | Chip | microprocesador de NTC | 1 | / |
| 2 | Encapsulación | Resina epoxi+tubo termorretráctil+PVC | 1 | / |
| 3 | Cable | UL2651 22 AWG | 2 | / |
Especificación eléctrica:
| rec.a 25 ℃ (kΩ) | Valor beta | (En el aire) Pmax(mW) | δ(mW/℃) | Constante de tiempo térmico τ(seg.) | Rango de temperatura de funcionamiento TL-TH (℃) | Largo total largo(mm) |
| 1 | B25/85=3435 | Aprox.60 | / | / | -20 ℃ ~ 105 ℃ (cable de PVC) y -40 ℃ ~ 125 ℃ (cable de teflón o XLPE) | 100~5000 |
| 1.5 | B25/50=3850 | |||||
| 1.5 | B25/50=3935 | |||||
| 2 | B25/85=3550 | |||||
| 2 | B25/85=3935 | |||||
| 2.08 | B25/85=3580 | |||||
| 2.2 | B25/50=3935 | |||||
| 3 | B25/50=3950 | |||||
| 5 | B25/50=3470 | |||||
| 5 | B25/50=3950 | |||||
| 8 | B25/100=3988 | |||||
| 10 | B25/85=3435 | |||||
| 10 | B25/50=3470 | |||||
| 10 | B25/50=3935 | |||||
| 10 | B25/50=3950 | |||||
| 20 | B25/50=3950 | |||||
| 47 | B25/50=3950 | |||||
| 50 | B25/50=3950 | |||||
| 50 | B25/50=4200 | |||||
| 100 | B25/50=4200 | |||||
| 200 | B25/50=4200 | |||||
| 500 | B25/50=4450 | |||||
| 1000 | B25/85=4600 |
Embalaje estándar (embalaje interno): 1 unidad~100 unidades/bolsa de plástico
Aviso de operación:
1. Aplicación: Medición y control de temperatura;
2. La corriente que fluye a través del NTC se controla dentro del rango Pmax para evitar el error de medición causado por el autocalentamiento del componente.
3. Evite un choque térmico excesivo. El soplo de aire caliente debe golpear al menos 30 mm hasta la sonda en caso de que sea necesario conectar un tubo de protección termorretráctil.
4. Temperatura de almacenamiento: -10 ℃ ~ 40 ℃, ≤75 % de HR; Evite los gases corrosivos y el ambiente iluminado por el sol;Después de abrir el paquete, debe sellarse nuevamente.
5. De acuerdo con la estructura del termistor NTC de recubrimiento de vidrio, cuando el usuario final está instalado, para evitar que la cabeza de epoxi esté sujeta a demasiada fuerza de tracción y fuerza de flexión del cable conductor, el cable conductor debe controlarse en una flexión o un punto de fuerza en un cable conductor a 6 mm o menos por debajo del cabezal de sellado.Para no dañar el chip, la resistencia a la deriva e incluso el circuito abierto, especialmente cuando el componente se calienta.
