| Lugar de origen: | Anhui, China |
|---|---|
| Nombre de la marca: | JP SENSOR |
| Certificación: | ISO9001, RoHS |
| Número de modelo: | MFP-2A |
| Cantidad de orden mínima: | 1000 pedazos |
| Precio: | negotiable |
| Detalles de empaquetado: | Embalaje estándar |
| Tiempo de entrega: | 2 semanas |
| Condiciones de pago: | L/C, T/T, Western Union |
| Capacidad de la fuente: | 200 millones por año |
| RESISTENCIA: | R25℃= 10kΩ | Beta Value: | B25/85=3435k |
|---|---|---|---|
| Gama de temperaturas de funcionamiento: | -40℃~125℃ (UL4411 24AWG) | Uso: | Sensor de temperatura de la batería de EV |
| Microprocesador: | Microprocesador de NTC | Punta de prueba: | Punta de prueba de aluminio (AL Probe) |
| OEM/odm: | Disponible | Arreglo para requisitos particulares: | De apoyo |
| Resaltar: | Sensor de temperatura de montaje en superficie R25,sensor de temperatura de montaje en superficie 3435k,sensor de temperatura tipo ntc de 10k |
||

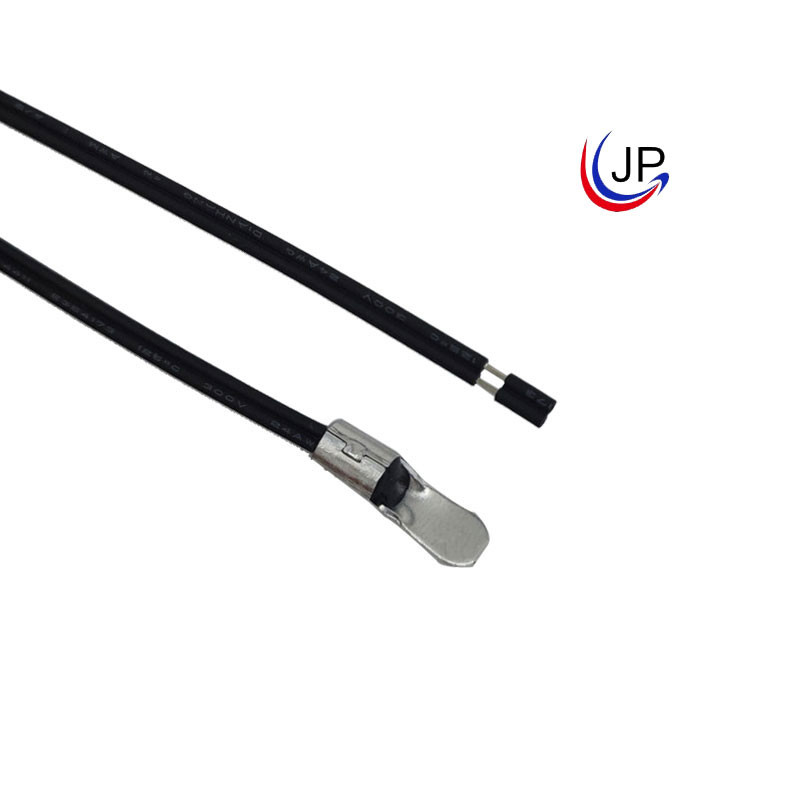

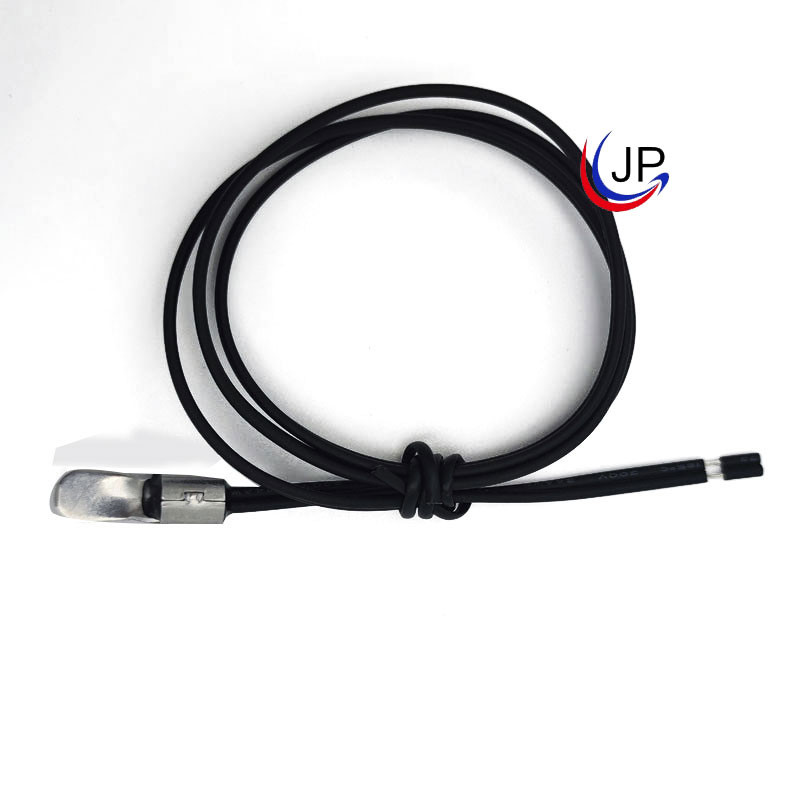

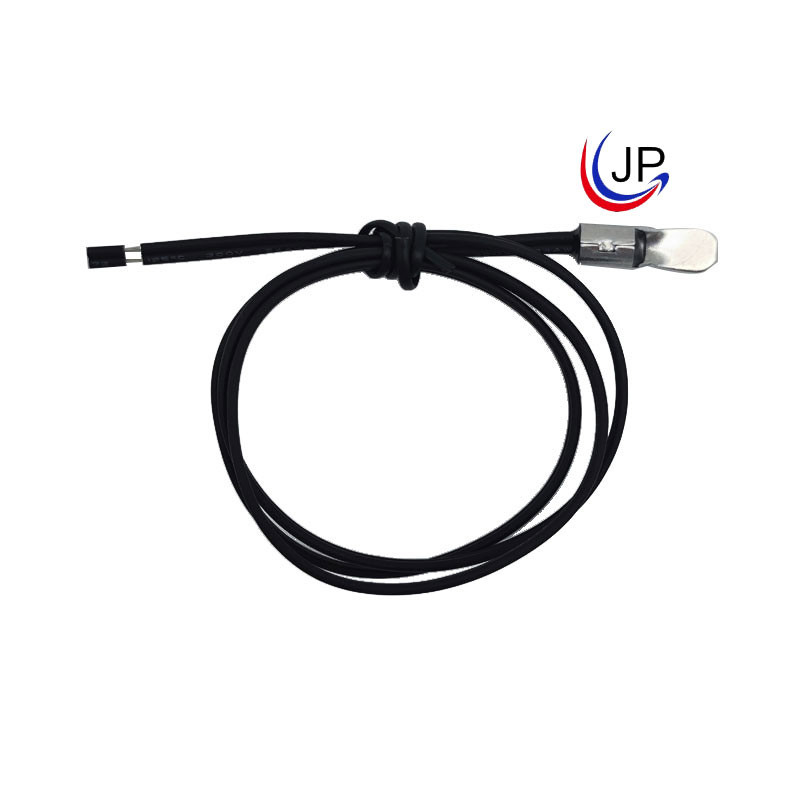

R25 10kΩ B25 / 85 3435K Terminal de batería NTC Sensor de temperatura para batería EV
Breve introducción:
El artículo es un sensor de temperatura para batería eléctrica EV.Las aplicaciones típicas incluyen sistemas de control de batería en automóviles EV.El sensor de temperatura de la batería EV consta de un termistor de chip NTC montado en una sonda de aluminio (sonda AL), con cable flexible aislado (cable aislado XLPE UL4411 125 ℃ y UL4413 150 ℃) y terminales.Un valor de resistencia estándar y un valor beta: R25℃= 10kΩ y B25/85=3435k.
Características:
Cumplir con el estándar RoHS
Rango de temperatura de funcionamiento: -40 ℃ ~ 125 ℃ (UL4411 24AWG)
Mediciones de temperatura precisas y estabilidad a largo plazo
Buena estabilidad a largo plazo.
Elemento sensor eléctricamente aislado de la etiqueta
sonda de aluminio
CA 1500V 1mA 1S
Solicitud:
Sensor de temperatura de la batería del vehículo eléctrico
Estructura y Dimensiones:
| Símbolo | L1 | B | L | mi | D | L2 | d |
| RNB5.5-5尺寸(mm) | 500±30 | 6.0 | 18.5 | 7.0 | 5.5 | 5±1 | 0,8±0,2 |
| NO. | Nombre | Especificación de material | CANT. | Observaciones |
| 1 | Chip | Chip Térmico NTC | 1 | -- |
| 2 | Caparazón | AL 5,5*6,0*18,5 | 1 | / |
| 3 | Encapsulación | Resina epoxica | / | Negro |
| 4 | Cable | UL4411 24AWG*2C 125℃ | 1 | Negro |
Especificación eléctrica:
| 0 | Valor beta | (En el aire) Pmax(mW) | δ(mW/℃) | Constante de tiempo térmico τ(seg.) | Rango de temperatura de funcionamiento TL-TH (℃) | Largo total largo(mm) |
| 1 | B25/85=3435 | Aprox.60 | / | / | -20 ℃ ~ 105 ℃ (cable de PVC) y -40 ℃ ~ 125 ℃ (cable de teflón o XLPE) | 100~5000 |
| 1.5 | B25/50=3850 | |||||
| 1.5 | B25/50=3935 | |||||
| 2 | B25/85=3550 | |||||
| 2 | B25/85=3935 | |||||
| 2.08 | B25/85=3580 | |||||
| 2.2 | B25/50=3935 | |||||
| 3 | B25/50=3950 | |||||
| 5 | B25/50=3470 | |||||
| 5 | B25/50=3950 | |||||
| 8 | B25/100=3988 | |||||
| 10 | B25/85=3435 | |||||
| 10 | B25/50=3470 | |||||
| 10 | B25/50=3935 | |||||
| 10 | B25/50=3950 | |||||
| 20 | B25/50=3950 | |||||
| 47 | B25/50=3950 | |||||
| 50 | B25/50=3950 | |||||
| 50 | B25/50=4200 | |||||
| 100 | B25/50=4200 | |||||
| 200 | B25/50=4200 | |||||
| 500 | B25/50=4450 | |||||
| 1000 | B25/85=4600 |
