| Lugar de origen: | Hefei, provincia de Anhui, China |
|---|---|
| Certificación: | ISO13485 |
| Número de modelo: | MF5A-7 |
| Cantidad de orden mínima: | 500 ejemplares |
| Precio: | USD 4.80 /PC |
| Detalles de empaquetado: | Embalaje estándar para exportación |
| Tiempo de entrega: | 20-25 días hábiles |
| Condiciones de pago: | L/C, T/T, Western Union |
| Capacidad de la fuente: | 3 000 PCS/mes |
| Transporte marítimo: | Flete aéreo u otros | Señales de salida: | Análogo |
|---|---|---|---|
| Rango de temperatura: | 0°C a 50°C | Tolerancia de B: | 00,5% |
| Temperatura máxima: | 260°C | Material del sensor: | Platino |
| Precisión: | +/- 0,2°F | El aislamiento: | Un buen blindaje. |
| Las normas de seguridad: | (25 ~ 45) °C ± 0,1 °C | Revestimiento: | Protección contra el exceso de temperatura |
| Duración de vida: | Vida útil del producto | Personalización: | - ¿ Qué? |
| Cojín de goma espuma: | No hay | Temperatura de trabajo: | Desde 0°C ̊+60°C |
| Tamaño: | 16Fr (3,8) 630m m |
La homologación CE del termistor NTC en miniatura
Descripción del producto
El artículo es un termistor NTC en miniatura sensor de temperatura médica con aprobación CE.Los termistores NTC en miniatura están encapsulados con epoxi en tubos de poliimida con cables de alambre de níquel sólido aislados con poliesterimida # 38 AWGCuentan con unión paralela y vienen en longitudes generales estándar de 3, 6 y 12 pulgadas.Estas sondas termistores son ideales para su uso con pequeñas cámaras de sonda y aplicaciones que requieren un tiempo de respuesta térmica rápida.
Información de ingeniería
Diámetro típico de 0.023 pulgadas
Tamaño típico del alambre # 38 AWG
Plomo: níquel sólido, aislamiento de poliesterimida
Materiales: epoxi, poliimida
Constante de disipación típica: 0,2 mW/°C en aire inmóvil
Tiempo típico Constante en aire inmóvil: 3 segundos como máximo
Características de resistencia y temperatura
| Temperatura (°C) | 223 Fu5 |
| -10 años | 100.3 |
| 0 | 62.92 |
| 10 | 40.56 |
| 20 | 26.82 |
| 30 | 18.16 |
| 40 | 12.58 |
| 50 | 8.892 |
| 60 | 6.407 |
| 70 | 4.700 |
Datos de fiabilidad
| Punto de trabajo | Condiciones de ensayo | Criterios de evaluación |
| Caída libre | Tres veces caída natural a una tabla de arce desde una altura de 1 m | △R, △B ± 0,5% |
| Calor seco | 1000 horas a 70 °C | △R, △B ± 0,5% |
| Calor húmedo | 1000 horas a 70 °C y con una humedad del 90% al 95% | △R, △B ± 0,5% |
|
Ciclo de temperatura (choque térmico) |
Siete ciclos como se indica a continuación: 1. -20 °C durante 12 horas 2. temperatura ambiente durante 1 minuto 3. 55°C durante 12 horas 4Temperatura ambiente durante 1 minuto |
△R, △B ± 0,5% |
método de conexión
El alambre de plomo se puede soldar a alambres más grandes enrolándolo alrededor del alambre más grande y luego soldándolo.
Precauciones
La sonda de sensor de termistor NTC en miniatura se fabrica utilizando un proceso de semiconductores.
descarga electrostática de la misma manera que los circuitos integrados comunes.
Para evitar daños o fallas del sensor, se recomienda tomar las precauciones adecuadas al manipularlo.
Si no se protege el sensor contra el ESD, también puede dañarse el equipo instalado con el sensor, ya que la descarga electrostática puede provocar pequeños cambios de parámetros.lo que significa que el sensor puede no cumplir con su especificación publicada.

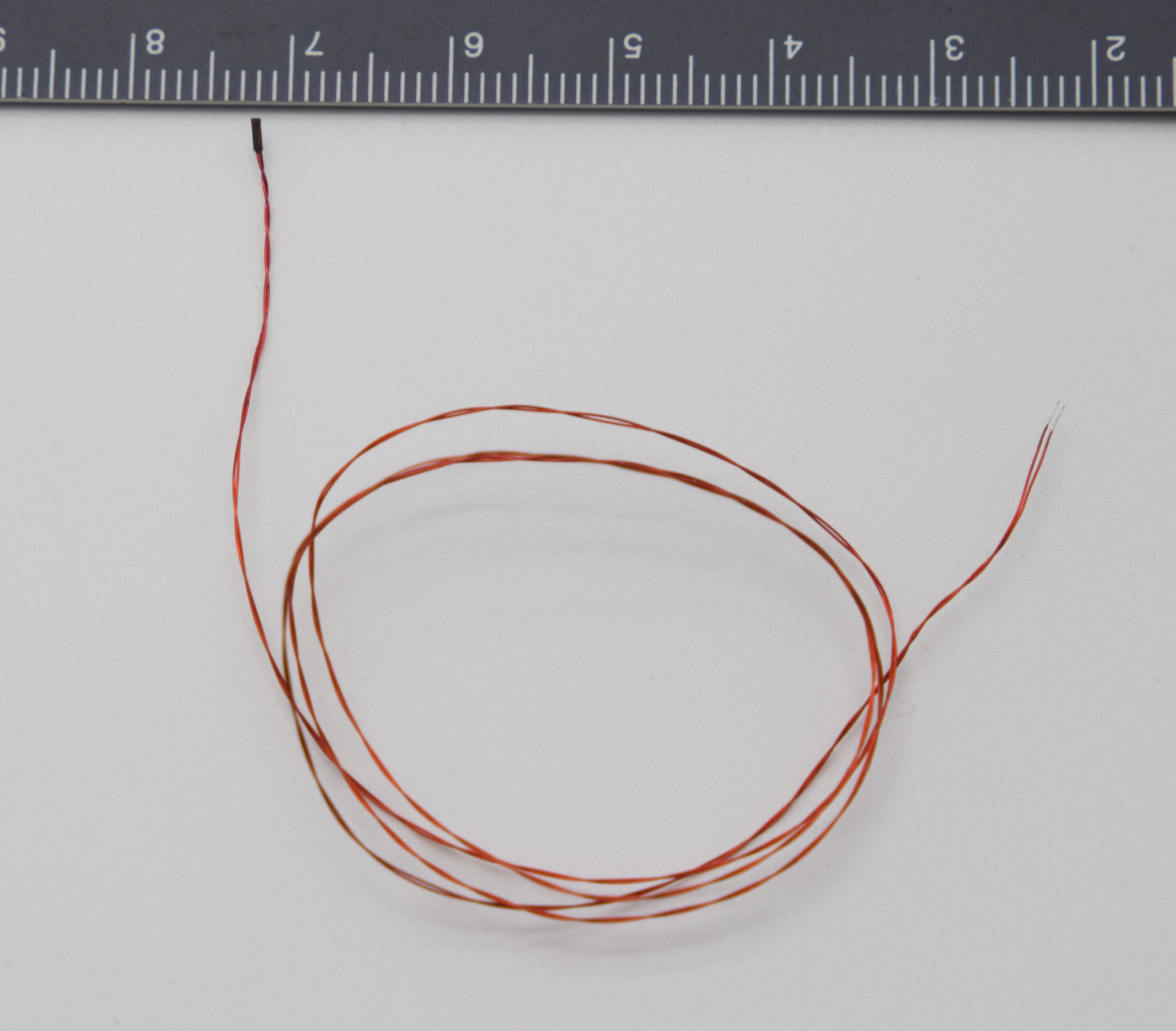

Imagen del producto
