| Lugar de origen: | Hefei, provincia de Anhui, China |
|---|---|
| Certificación: | ISO13485 |
| Número de modelo: | MF5A-7 |
| Cantidad de orden mínima: | 500 ejemplares |
| Precio: | USD 4.80 /PC |
| Detalles de empaquetado: | Embalaje estándar para exportación |
| Tiempo de entrega: | 20-25 días hábiles |
| Condiciones de pago: | L/C, T/T, Western Union |
| Capacidad de la fuente: | 3 000 PCS/mes |
| Transporte marítimo: | Flete aéreo u otros | Señales de salida: | Análogo |
|---|---|---|---|
| Rango de temperatura: | 0°C a 50°C | Tolerancia de B: | 00,5% |
| Temperatura máxima: | 80 °C | Material del sensor: | Platino |
| Precisión: | +/- 0,2°F | El aislamiento: | Un buen blindaje. |
| Las normas de seguridad: | (25 ~ 45) °C ± 0,1 °C | Revestimiento: | Protección contra el exceso de temperatura |
| Duración de vida: | Vida útil del producto | Personalización: | - ¿ Qué? |
| El color: | Ámbar | Temperatura de trabajo: | Desde 0°C ̊+60°C |
| Tamaño: | los 200cm |
Sonde de detección de tipo micro película delgada de 200 cm de longitud
Descripción del producto
El objeto es una sonda de micro película delgada de tipo sensor de 200 cm de largo.Las sondas de sensor de tipo de película fina micro están encapsuladas con epoxi en tubos de poliimida con cables de alambre de níquel sólido aislados con poliesterimida # 38 AWGCuentan con unión paralela y vienen en longitudes generales estándar de 3, 6 y 12 pulgadas.Estas sondas termistores son ideales para su uso con pequeñas cámaras de sonda y aplicaciones que requieren un tiempo de respuesta térmica rápida.
Información de ingeniería
Diámetro típico de 0.023 pulgadas
Tamaño típico del alambre # 38 AWG
Plomo: níquel sólido, aislamiento de poliesterimida
Materiales: epoxi, poliimida
Constante de disipación típica: 0,2 mW/°C en aire inmóvil
Tiempo típico Constante en aire inmóvil: 3 segundos como máximo
Sonde de detección de tipo micro película delgada de 200 cm de longitud
Características de resistencia y temperatura
| Temperatura (°C) | 223 Fu5 |
| -10 años | 100.3 |
| 0 | 62.92 |
| 10 | 40.56 |
| 20 | 26.82 |
| 30 | 18.16 |
| 40 | 12.58 |
| 50 | 8.892 |
| 60 | 6.407 |
| 70 | 4.700 |
Datos de fiabilidad
| Punto de trabajo | Condiciones de ensayo | Criterios de evaluación |
| Caída libre | Tres veces caída natural a una tabla de arce desde una altura de 1 m | △R, △B ± 0,5% |
| Calor seco | 1000 horas a 70 °C | △R, △B ± 0,5% |
| Calor húmedo | 1000 horas a 70 °C y con una humedad del 90% al 95% | △R, △B ± 0,5% |
|
Ciclo de temperatura (choque térmico) |
Siete ciclos como se indica a continuación: 1. -20 °C durante 12 horas 2. temperatura ambiente durante 1 minuto 3. 55°C durante 12 horas 4Temperatura ambiente durante 1 minuto |
△R, △B ± 0,5% |
método de conexión
El alambre de plomo se puede soldar a alambres más grandes enrolándolo alrededor del alambre más grande y luego soldándolo.
Sonde de detección de tipo micro película delgada de 200 cm de longitud
Precauciones
La sonda de sensor de termistor NTC en miniatura se fabrica utilizando un proceso de semiconductores.
descarga electrostática de la misma manera que los circuitos integrados comunes.
Para evitar daños o fallas del sensor, se recomienda tomar las precauciones adecuadas al manipularlo.
Si no se protege el sensor contra el ESD, también puede dañarse el equipo instalado con el sensor, ya que la descarga electrostática puede provocar pequeños cambios de parámetros.lo que significa que el sensor puede no cumplir con su especificación publicada.

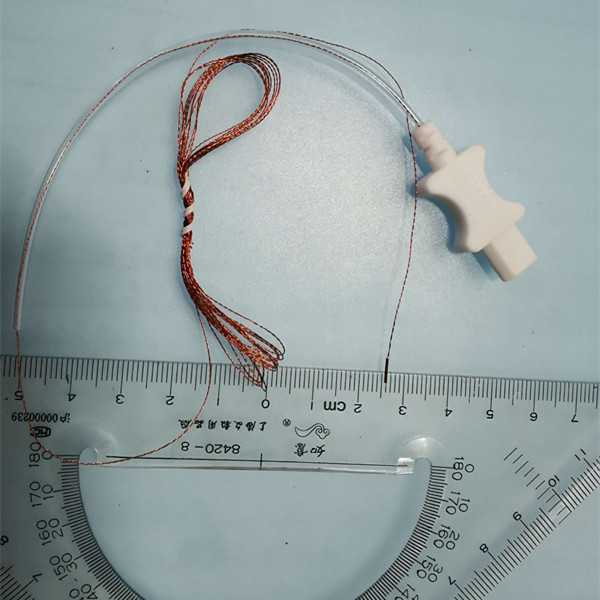

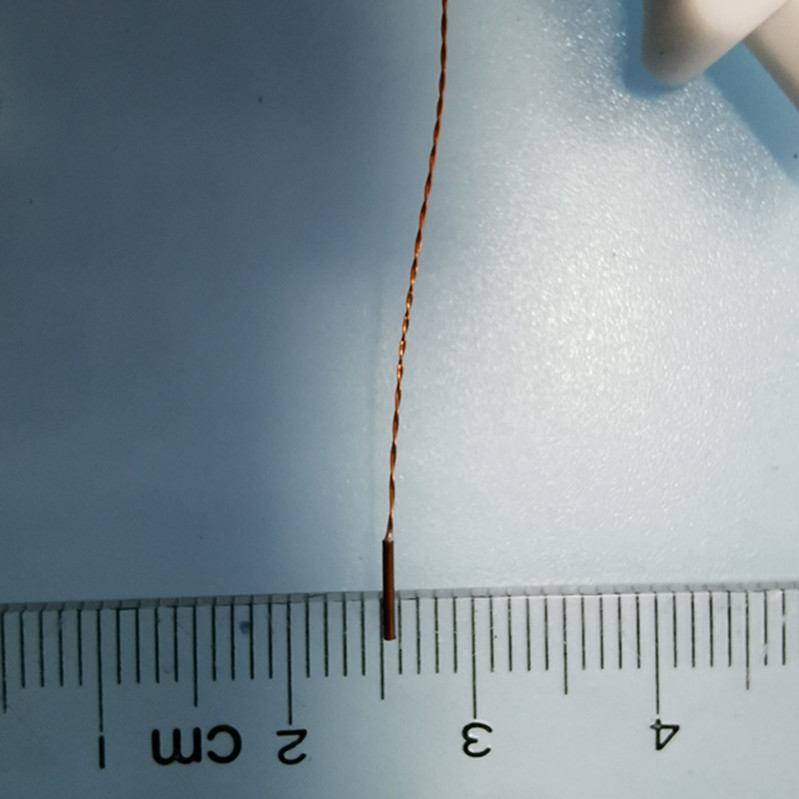

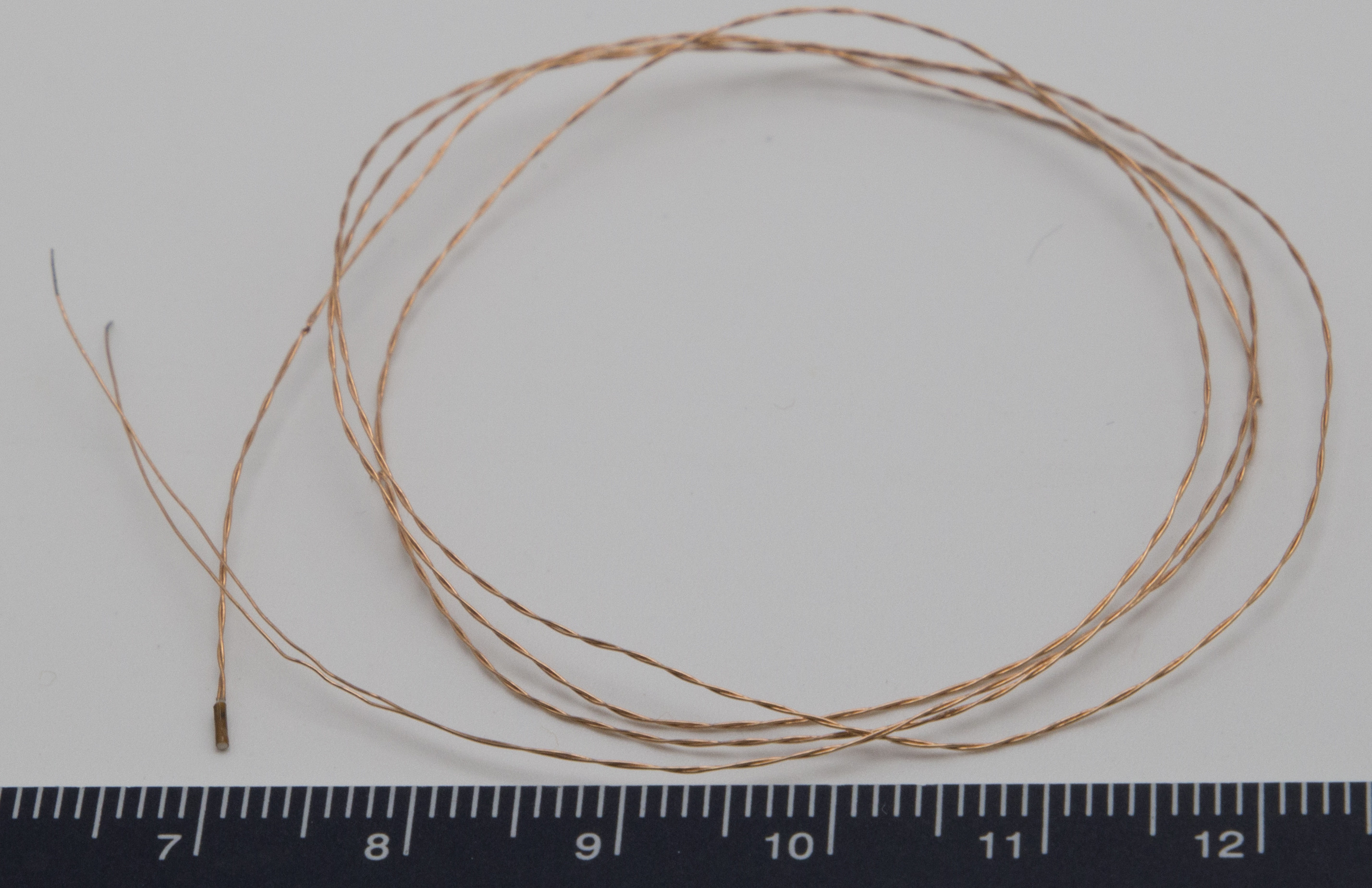

Imagen del producto
Aplicaciones del producto
Catéteres médicos
Cables de guía
Equipo de ensayo
Dispositivos médicos de mano
Monitoreo de la temperatura corporal
Otras aplicaciones que requieren sondas muy pequeñas
(1) longitud del alambre de plomo personalizada de acuerdo con los requisitos del cliente (máximo 200 cm).
(2) longitud del alambre de plomo desnudo personalizado de acuerdo con los requisitos del cliente
Por favor, póngase en contacto con el personal de ventas de Jingpu para productos sin recubrimiento de resina en la cabeza del sensor para un diámetro aún más pequeño.
